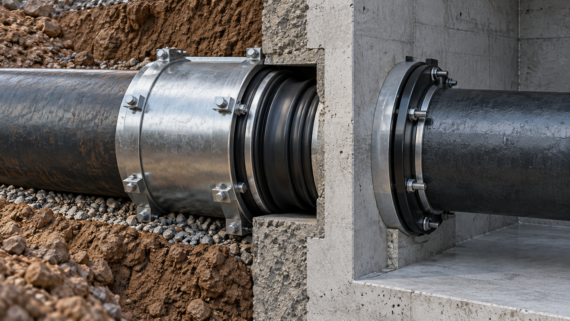

Надёжность трубопроводного прохода зависит не только от самой трубы и футляра. На практике слабым местом часто становится именно зона перехода: торец футляра, место выхода трубы из строительной конструкции, участок обратной засыпки или область, где герметизирующий элемент подвергается давлению грунта.

Поэтому в техническом каталоге ПарусТех защита узла разделена на несколько функций. Для герметизации пространства между рабочей трубой и футляром используется манжета МГ, для механической защиты этой манжеты — укрытие УГМ, а для гидроизоляции прохода через стену, перекрытие или другую строительную конструкцию — воротник ВГ. Такой подход позволяет проектировать защиту не одним универсальным элементом, а по слоям — в зависимости от того, от какого воздействия нужно защитить конкретный участок.

Почему одного герметизирующего элемента бывает недостаточно

Если рабочая труба проходит внутри футляра, необходимо закрыть межтрубное пространство от воды, грунта и загрязнений.

Эту задачу выполняет ПарусТех МГ. Манжета устанавливается между рабочей трубой и футляром, кожухом или гильзой и защищает узел от грунтовых, осадочных и талых вод, а также от попадания грунта и внешних загрязнений.

Но после установки сама манжета может оказаться под механическим воздействием. Во время обратной засыпки на неё давит грунт, возможны удары строительным материалом или повреждения при обслуживании.

Поэтому герметизация и механическая защита — это две разные задачи.

ПарусТех МГ: первый уровень защиты

Герметизирующая манжета предназначена именно для пространства между рабочей трубой и защитным футляром.

Каталог предусматривает несколько исполнений ПарусТех МГ.

Тип 1 — неразъёмный, для нового строительства.

Тип 2 — разъёмный, для уже существующих трубопроводов, когда невозможно надеть манжету через свободный конец.

Тип 3 — исполнение со встроенной молнией для быстрого монтажа на собранном узле.

Тип 4 — универсальный вариант для нескольких сочетаний диаметров рабочей трубы и футляра.

Конкретный тип определяется не только геометрией, но и условиями монтажа.

Уже здесь видно важное отличие: одинаковая задача герметизации может требовать разной конструкции в зависимости от того, строится ли новый объект или модернизируется существующий.

Материал манжеты подбирается по среде эксплуатации

ПарусТех МГ изготавливается в разных вариантах.

В каталоге указаны:

стандартная резина 3 мм;
усиленная резина 8 мм;
армированная резина 3 мм.

Также возможны холодостойкое, огнестойкое, маслобензостойкое и устойчивое к УФ-излучению исполнения.

Манжеты применяются на водопроводах, канализации, теплосетях, газовых и нефтяных трубопроводах, а также в промышленных системах. Рабочая температура заявлена в диапазоне от −30 до +100 °C, а компенсация теплового удлинения труб — до 50 мм.

Это означает, что защита узла должна учитывать не только воду, но и эксплуатационную среду.

УГМ: защита уже самой манжеты

Если МГ отвечает за герметичность, то ПарусТех УГМ отвечает за сохранность самой манжеты.

УГМ представляет собой сборный защитный кожух, который устанавливается поверх ПарусТех МГ.

Его задача — защитить манжету от:

ударов;
давления грунта;
повреждений при обратной засыпке;
воздействий во время строительства и дальнейшего обслуживания.

Каталог указывает применение УГМ при переходах трубопроводов под автомобильными и железными дорогами, а также при прокладке инженерных коммуникаций в грунте.

То есть в одном узле могут одновременно работать два слоя защиты:

МГ — герметизирует;
УГМ — защищает герметизирующий элемент.

Почему укрытие не должно быть жёстким ограничителем

При проектировании важно учитывать ещё один момент.

УГМ должен защищать манжету, но не препятствовать перемещению рабочей трубы в пределах проектного узла.

Каталог прямо указывает, что защитное укрытие сохраняет работоспособность системы «рабочая труба — футляр / гильза», снижает риск попадания грунта и воды в зону расположения манжеты и при этом не мешает предусмотренному проектом перемещению трубопровода.

Это особенно важно там, где возможны температурные удлинения или другие перемещения трубы.

Защитный элемент не должен превращать гибкий узел в жёсткий.

ВГ: совсем другая задача

Если МГ и УГМ работают в торцевой зоне футляра, то ПарусТех ВГ применяется непосредственно в месте прохождения трубы или гильзы через строительную конструкцию.

Речь идёт о:

стенах;

перекрытиях;

полах;

шахтах колодцев;

бассейнах;

водозаборных сооружениях.

ВГ устанавливается непосредственно на трубу или гильзу и становится частью гидроизоляции прохода.

То есть здесь защищается уже не пространство между двумя трубами, а граница:

труба ↔ бетонная или иная строительная конструкция.

Почему место установки ВГ важно определить заранее

Каталог рекомендует предусматривать места ввода труб и кабелей ещё на стадии проектирования здания.

Если проход выполняется в существующей конструкции, рекомендуется делать его круглым и оставлять небольшой технологический запас по отношению к наружному диаметру воротниковой части.

Сам воротник устанавливается на трубу или гильзу на расстоянии не менее 5 см от края стены, пола или опалубки со стороны возможного воздействия воды. Затем проверяется фиксация хомутов.

Таким образом, ВГ нельзя рассматривать как внешнюю накладку, которую можно установить в самом конце.

Он должен быть интегрирован в саму конструкцию прохода.

ВГ не является опорой для трубы

Одна из наиболее важных монтажных рекомендаций каталога касается передачи нагрузки.

Труба или гильза со смонтированным ВГ должна быть жёстко закреплена в проходе или опалубке независимо от воротника.

Каталог прямо запрещает опирать трубу на ВГ.

Если это сделать, воротниковая часть может деформироваться под весом трубы и перестать выполнять гидроизоляционную функцию.

После фиксации пространство между трубой и строительной конструкцией заполняется цементным раствором без образования пустот и раковин.

Получается базовый принцип:

ВГ защищает от воды, но не воспринимает механическую нагрузку трубопровода.
