После установки герметизирующей манжеты работа с узлом прохода трубопровода не всегда заканчивается. Манжета уже закрывает пространство между рабочей трубой и футляром, но сама остаётся уязвимой для внешних механических воздействий — прежде всего при обратной засыпке и последующих строительных работах.

Именно для этого в каталоге ПарусТех предусмотрено укрытие герметизирующей манжеты  УГМ. Оно применяется совместно с МГ и защищает герметизирующий элемент от ударов, давления грунта и повреждений при строительстве и обслуживании трубопровода.

Это важный принцип: герметичность и механическая защита — две разные функции, и в сложных узлах их имеет смысл решать отдельными элементами.

Почему одной герметизирующей манжеты может быть недостаточно

Манжета ПарусТех МГ предназначена для герметизации пространства между рабочей трубой и футляром, кожухом или гильзой. Она защищает узел от грунтовых, осадочных и талых вод, грунта и внешних загрязнений.

Но после установки такой узел может оказаться в зоне, где на него действуют совсем другие нагрузки.

Например:

давление грунта;
удары при обратной засыпке;
случайный контакт со строительным оборудованием;
воздействия при последующем обслуживании;
перемещение грунта вокруг узла.

То есть манжета может быть правильно подобрана и герметично установлена, но всё равно нуждаться в дополнительной защите от механических воздействий.

Именно эту задачу решает УГМ.

Что представляет собой УГМ

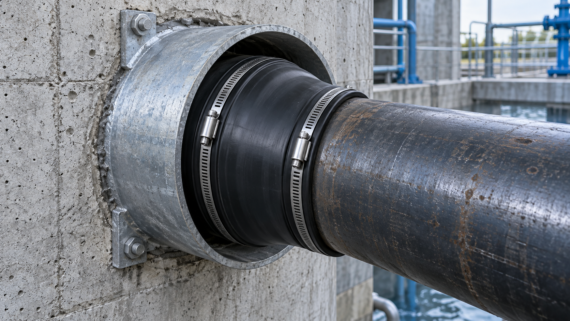

Конструктивно ПарусТех УГМ представляет собой сборный защитный кожух, который устанавливается поверх герметизирующей манжеты.

На странице 12 каталога показана сама логика конструкции: укрытие собирается вокруг уже установленного узла «рабочая труба — манжета — футляр» и физически отделяет эластичный герметизирующий элемент от внешней среды.

Таким образом, ПарусТех УГМ не заменяет манжету и не выполняет её функцию.

Схема работы выглядит так:

рабочая труба → футляр → МГ герметизирует пространство → УГМ защищает МГ.

Это последовательная система, а не два взаимозаменяемых изделия.

Где особенно актуально применение УГМ

Каталог прямо указывает применение ПарусТех УГМ при сооружении переходов трубопроводов:

под автомобильными дорогами;
под железными дорогами;
в узлах прокладки инженерных коммуникаций в грунте.

Именно в таких условиях герметизирующая манжета может оказаться под воздействием грунта и механических нагрузок.

После завершения монтажа узел часто становится недоступным для визуального контроля. Поэтому логичнее предусмотреть его защиту сразу, чем рассчитывать на то, что манжета останется неповреждённой после засыпки.

Что именно защищает УГМ

По каталогу укрытие предназначено для защиты ПарусТех МГ от:

ударов;
давления грунта;
повреждений при обратной засыпке;
повреждений в процессе строительства;
воздействий при обслуживании трубопровода.

То есть речь идёт не о гидроизоляции как таковой, а о сохранении работоспособности уже созданного герметизирующего узла.

Это принципиальная разница.

МГ борется с проникновением воды и загрязнений.
УГМ защищает саму МГ от механического повреждения.

Почему защита манжеты важна при обратной засыпке

Обратная засыпка — момент, когда готовый инженерный узел перестаёт находиться в контролируемой монтажной среде.

До этого специалист может проверить положение трубы, затяжку хомутов, состояние манжеты и геометрию узла.

После засыпки вокруг него начинает работать масса грунта.

Даже если давление распределяется относительно равномерно, отдельные камни, строительный мусор или локальные нагрузки могут воздействовать на эластичный материал манжеты.

ПарусТех УГМ создаёт вокруг неё жёсткую внешнюю оболочку, которая воспринимает такие воздействия раньше, чем они достигнут герметизирующего элемента.

Укрытие не должно мешать работе трубопровода

Интересная особенность конструкции заключается в том, что защитный кожух не должен превращать узел в абсолютно жёсткую систему.

Каталог отмечает, что ПарусТех УГМ не препятствует перемещению трубопровода в пределах проектного узла.

Это важный момент.

Сама герметизирующая манжета рассчитана на работу в узле, где возможны определённые перемещения. В каталоге для ПарусТех МГ указана компенсация теплового удлинения труб до 50 мм.

Следовательно, защитное укрытие должно не просто закрывать манжету сверху, а сохранять возможность предусмотренного проектом движения трубопровода.

УГМ помогает сохранить работоспособность всего узла

Каталог формулирует назначение УГМ шире, чем просто «защитить резину».

Укрытие способствует сохранению работоспособности узла:

«рабочая труба — футляр / гильза».

Кроме того, оно снижает риск попадания грунта и воды непосредственно в зону расположения манжеты.

Получается двойной эффект:

снаружи УГМ принимает механическое воздействие;

внутри сохраняется рабочая зона герметизирующей манжеты.

Как подбирается УГМ

ПарусТех УГМ не выбирается независимо от манжеты.

Для подбора необходимо указать:

тип защищаемой ПарусТех МГ;
размер манжеты;
диаметр рабочей трубы;
диаметр футляра или гильзы;
условия установки.

То есть исходной точкой является уже выбранный герметизирующий узел.

Если, например, в проекте используется:

ПарусТех МГ тип 1 315/560,

то и укрытие записывается с привязкой к этой манжете:

ПарусТех УГМ для манжеты 315/560.

В каталоге указано, что здесь 315 соответствует OD рабочей трубы, а 560 — диаметру футляра или гильзы.

Такой принцип уменьшает вероятность ошибки при комплектации.

Почему УГМ нельзя выбирать «примерно по диаметру»

Если рассматривать укрытие как обычный металлический кожух, может возникнуть соблазн подобрать его только по наружному размеру футляра.

Но каталог задаёт другую логику.

УГМ привязывается прежде всего к конкретной защищаемой манжете.

Это правильно, потому что геометрия укрытия должна учитывать не только трубу и футляр, но и форму, размер и монтажное положение МГ.

Поэтому последовательность такая:

сначала выбирается МГ → затем под неё определяется УГМ.

Не наоборот.

Как МГ и УГМ работают вместе

Рассмотрим типовой узел.

Рабочая труба проходит внутри защитного футляра.

Внутри футляра её положение обеспечивают опорно-направляющие кольца.

На торце футляра устанавливается герметизирующая манжета МГ.

Поверх неё монтируется УГМ.

Получается система:

ОНК — положение трубы;
МГ — герметизация;
УГМ — механическая защита герметизирующей манжеты.

Именно такая логика соответствует общей структуре каталога ПарусТех, где изделия разделены по функциям: центрирование, герметизация, гидроизоляция и защита.

Чем УГМ отличается от ВГ

Названия изделий могут создавать путаницу, потому что оба используются возле прохода трубопровода.

Но назначение у них совершенно разное.

ПарусТех УГМ — защитное укрытие для манжеты.

ПарусТех ВГ — гидроизолирующий воротник, который устанавливается на трубу или гильзу непосредственно в зоне прохода через строительную конструкцию.

То есть:

УГМ защищает МГ;
ВГ формирует гидроизоляцию прохода через стену, пол или перекрытие.

В одном проекте эти изделия могут использоваться в разных узлах или выполнять разные функции в составе общей системы.

Когда защитное укрытие особенно оправдано

Из данных каталога можно вывести простой практический критерий.

УГМ особенно логично предусмотреть, если:

узел будет засыпан грунтом;

манжета останется недоступной для последующего осмотра;

рядом ведутся строительные работы;

существует риск механического контакта;

трубопровод проходит под дорогой или железнодорожным полотном;

необходимо дополнительно защитить зону манжеты от попадания грунта.

В этих случаях защита МГ становится частью общей надёжности узла, а не дополнительным декоративным элементом.

Проектировать нужно не только герметичность, но и сохранность герметизации

Это, пожалуй, главный вывод.

При проектировании прохода часто основное внимание уделяется вопросу:

«Как не допустить проникновения воды?»

Но после выбора герметизирующего элемента возникает второй вопрос:

«Как сохранить его в рабочем состоянии после монтажа и засыпки?»

Именно здесь появляется функция УГМ.

Манжета создаёт герметичный барьер.

Укрытие защищает этот барьер от внешнего механического воздействия.
