1. Что такое спиральновитая труба?

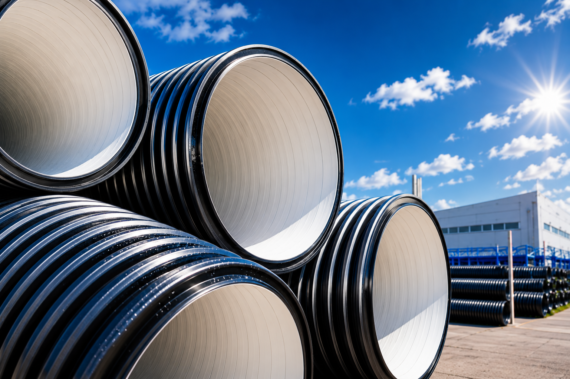

СПИРОЛАЙН — это труба, изготавливаемая методом спиральной навивки профилированной полиэтиленовой ленты (ПЭВП). Лента подается на формовочный барабан, где последовательно наматывается с образованием жесткой трубы круглого сечения. Соседние витки свариваются между собой экструзионной сваркой, что обеспечивает монолитность конструкции.

Ключевое преимущество технологии: возможность производства труб практически любого диаметра без использования крупногабаритных экструзионных линий. На одном оборудовании можно изготавливать трубы диаметром от 360 до 2800 мм и более.

2. Основные характеристики труб СПИРОЛАЙН

3. Варианты исполнения труб СПИРОЛАЙН

Каталог предусматривает три типа исполнения:

Тип 2 особенно актуален для:

• Ливневой канализации (песок и взвеси истирают стенку).

• Коллекторов, где требуется регулярная телеинспекция (светлая поверхность не бликует).

• Систем с высоким содержанием абразивных частиц.

4. ПИРОКОР — огнестойкое исполнение для ливневой канализации

Специальное исполнение трубы СПИРОЛАЙН (тип 2) с огнестойким внутренним слоем. Разработано для снижения рисков возгорания в системах ливневой канализации в период отсутствия осадков.

Где применяется:

• Ливневая канализация под автомагистралями и мостами.

• Коллекторы в зонах с высоким риском пожаров (сухие стоки, лесопарковые зоны).

• Закрытые водостоки, где возможно скопление горючих газов.

5. Области применения СПИРОЛАЙН

6. Способы соединения труб СПИРОЛАЙН

Соединение спиральновитых труб — ответственный этап, требующий соблюдения технологии.

6.1. Сварка встык (для особо ответственных случаев)

Применяется для грунтов категорий IV, V, VI, высоком уровне грунтовых вод, полном заполнении трубопровода.

Технология:

1. Торцы труб подготавливаются (обрезаются под 90°, центрируются).

2. Зона стыка подготавливается для сварки.

3. Сварной шов проваривается на всю глубину ручным экструдером, используя ту же марку полиэтилена.

4. Сварка производится как изнутри, так и снаружи. Для наружной сварки в нижней части стыка обустраивается приямок.

5. Результат — гомогенный (однородный) сварной шов.

6.2. Свинчивание (резьбовое соединение)

Удобный способ монтажа, обеспечивающий надежное неразъемное механическое соединение.

Технология:

1. Трубы СПИРОЛАЙН изготавливаются с подготовленными винтовыми соединениями (наружная и внутренняя резьба на торцах).

2. Трубы центрируются и свинчиваются до смыкания внутренних и наружных стенок.

3. На внешний стык сначала накладывается адгезивная лента, затем термоусаживающаяся лента.

4. Производится прогрев конструкции газовой горелкой — место стыка герметизируется.

5. В отдельных случаях дополнительно осуществляется проварка внутреннего шва.

6.3. Соединение с помощью надвижной муфты

Используется для соединения труб без резьбы.

Технология:

1. Трубы центрируются и соединяются.

2. Для труб диаметром ≥ 1000 мм стык проваривается изнутри ручным экструдером (для труб < 1000 мм — снаружи).

3. На соединение устанавливается надвижная муфта СПИРОЛАЙН.

4. Муфта проваривается ручным экструдером с двух сторон.

7. Преимущества труб СПИРОЛАЙН

8. Примеры условного обозначения

Труба СПИРОЛАЙН Т1 – 600/660 SN4 НВ

• Т1 — тип 1 (без дополнительных слоев)

• 600/660 — внутренний/наружный диаметр, мм

• SN4 — кольцевая жесткость 4 кН/м²

• НВ — наличие наружной и внутренней резьбы

Труба ПИРОКОР Т2 – 1400/1574 SN8 НВ

• Т2 — тип 2 (с внутренним огнестойким слоем)

• 1400/1574 — внутренний/наружный диаметр, мм

• SN8 — кольцевая жесткость 8 кН/м²

• НВ — наличие наружной и внутренней резьбы

9. Номенклатура труб СПИРОЛАЙН (основные типоразмеры)

Полная номенклатура включает также трубы SN2, SN6, SN8 и варианты под заказ (SN12, SN16).

10. Где купить трубы СПИРОЛАЙН?

Компания «ПарусТех» предлагает:

• Спиральновитые трубы СПИРОЛАЙН всех типов и диаметров.

• Огнестойкие трубы ПИРОКОР (Г1) для ливневой канализации.

• Фасонные части (отводы, тройники, переходы на фланец) под заказ.

• Термоусаживающиеся ленты и муфты, комплекты для герметизации стыков.

• Консультации по выбору типа трубы и способа соединения под конкретный проект.
