При строительстве самотечной канализации в условиях Крайнего Севера, вечной мерзлоты и многолетнемерзлых грунтов предъявляются особые требования к колодцам. Традиционные железобетонные конструкции (ЖБИ) имеют высокую теплопроводность, промерзают, требуют сложной гидроизоляции и часто не обеспечивают необходимой герметичности.

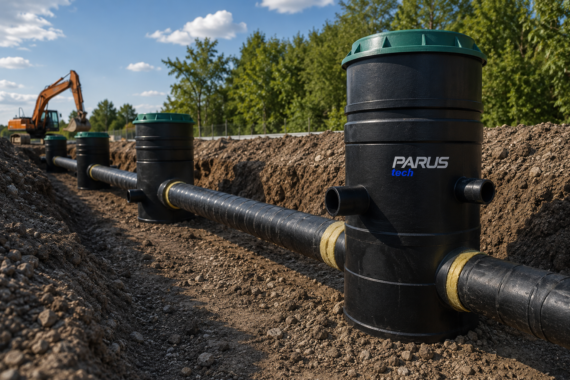

Современное решение — полимерные сварные сборные колодцы для теплоизолированных трубопроводов. Они разработаны специально для работы в комплексе с системами ИЗОКОРСИС и ИЗОКОРСИС У и позволяют создать полностью герметичный, энергоэффективный и долговечный узел доступа.

В этой статье разберем их конструкцию, преимущества, особенности монтажа и области применения.

1. Область применения полимерных колодцев

Сварные полиэтиленовые колодцы применяются в следующих случаях:

• Прокладка канализационных труб выше глубины сезонного промерзания — трубы и колодцы имеют теплоизоляцию и (при необходимости) электрообогрев.

• Многолетнемерзлые грунты — колодцы не разрушаются при морозном пучении, не требуют заглубления ниже зоны промерзания.

• Бесканальная прокладка — колодцы подключаются к теплоизолированным трубам без устройства дополнительных камер.

• Сложные гидрогеологические условия — высокий уровень грунтовых вод, агрессивные среды.

Нормативная база: колодцы соответствуют требованиям СП 32.13330 (актуализированная версия СНиП 2.04.03-85) и изготавливаются по специальному заказу под конкретный проект.

2. Конструкция сварного сборного колодца

Колодец представляет собой цельнолитную или сборную полиэтиленовую конструкцию, оснащенную внутренней разводкой из предварительно изолированных труб и элементов.

Основные элементы:

3. Почему сварной полиэтилен, а не железобетон?

4. Пригрузочная камера — защита от всплытия

В условиях высокого уровня грунтовых вод или при монтаже на обводненных участках возникает риск всплытия колодца (архимедова сила). Для предотвращения этого в конструкции предусмотрена специальная нижняя пригрузочная камера.

Как это работает:

• Камера представляет собой открытую снизу полость в нижней части колодца.

• После установки колодца в котлован камера заливается бетоном (непосредственно на месте монтажа).

• Бетон схватывается и создает якорь, удерживающий колодец от всплытия.

Дополнительное усиление:

• Возможно обетонирование стенок колодца по всей высоте или частично для увеличения устойчивости.

• В стенку колодца могут быть закладные детали для создания неподвижных опор трубопровода.

5. Особенности подключения к трубопроводу

Колодцы имеют присоединительные теплоизолированные патрубки, которые полностью аналогичны патрубкам и муфтам на трубах ИЗОКОРСИС и ИЗОКОРСИС У.

Это значит:

• Соединение «колодец-труба» выполняется по той же технологии, что и стыковка двух труб ИЗОКОРСИС.

• Используются стандартные уплотнительные кольца КОРСИС (2 шт. на рабочую трубу, 2 шт. на оболочку).

• Герметизация стыка — с помощью муфты КОРСИС и ППУ заливки (пенопакет) или термоусаживающейся ленты.

Важно: Колодцы с внутренней разводкой производятся в заводских условиях по специальному заказу. Это гарантирует точность подгонки всех элементов и минимизирует работы на строительной площадке.

6. Преимущества заводской готовности

Заказ колодца с уже смонтированной внутренней разводкой дает ряд преимуществ:

7. Монтаж полимерного колодца — основные этапы

1. Разработка котлована с учетом габаритов колодца и пригрузочной камеры.

2. Установка колодца на выровненное песчаное основание (или бетонную подушку).

3. Заливка пригрузочной камеры бетоном (при необходимости — обетонирование стенок).

4. Подключение трубопровода к патрубкам колодца:

   • Установка уплотнительных колец.

   • Соединение муфтой КОРСИС.

   • Герметизация стыка (ППУ заливка + термоусаживаемая лента).

5. Обратная засыпка послойно с уплотнением.

6. Установка люка (по классу нагрузки — от А15 до D400).

7. Подключение системы обогрева (для ИЗОКОРСИС У) через элементы вывода кабелей.

8. Совместимость с другими системами

Полимерные колодцы могут использоваться не только с трубами ИЗОКОРСИС, но и:

• С трубами КОРСИС (без изоляции) — для обычных условий.

• С трубами АРКТИК (гладкие напорные изолированные трубы) — через переходы ИЗОКОРСИС-АРКТИК.

• С гладкими ПЭ трубами (без изоляции) — через законцовки.

9. Срок службы и надежность

• Материалы: полиэтилен высокой плотности (ПЭВП) устойчив к коррозии, химическим воздействиям, не гниет.

• ППУ изоляция: закрытые поры, водопоглощение ≤3% за 24 ч, теплопроводность ≤0,03 Вт/м·°С.

• Срок службы: не менее 50 лет (фактически — до 100 лет).

10. Заключение

Сварные сборные полимерные колодцы — это оптимальное решение для самотечной канализации в сложных климатических и гидрогеологических условиях. Они обеспечивают:

• Герметичность и долговечность.

• Минимальное тепловое воздействие на мерзлый грунт.

• Возможность подключения к теплоизолированным трубам без промежуточных переходов.

• Быстрый монтаж (заводская готовность).

• Защиту от всплытия (пригрузочная камера).
