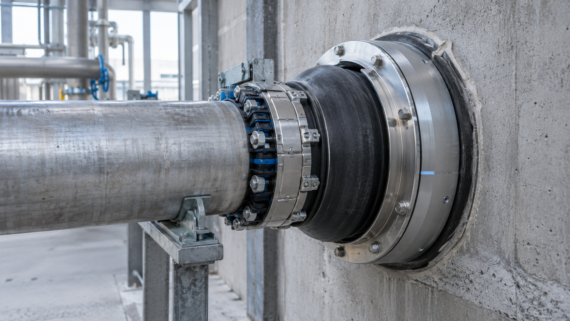

В узлах прохода трубопроводов слово «герметизация» часто используется как общее понятие. Но на практике под ним скрываются разные инженерные задачи.

Одно дело — закрыть пространство между рабочей трубой и защитным футляром. Другое — герметизировать кольцевой зазор внутри гильзы или отверстия. И совсем отдельная задача — защитить от проникновения воды место, где труба проходит через стену или перекрытие.

В каталоге ПарусТех для этих задач предусмотрены разные группы изделий: герметизирующая манжета МГ, гидроизолирующий воротник ВГ и звеньевой уплотнитель межтрубного пространства УМП. Дополнительно манжета МГ может защищаться специальным укрытием УГМ.

Разберём, чем отличаются эти решения и в каких узлах каждое из них выполняет свою функцию.

Почему нельзя выбрать одно универсальное изделие

На первый взгляд все перечисленные изделия решают одну задачу — не позволяют воде и загрязнениям проникать в узел.

Но конструктивно они работают совершенно по-разному.

МГ устанавливается между рабочей трубой и футляром и закрывает торец межтрубного пространства.

УМП размещается непосредственно внутри кольцевого зазора и расширяется при затяжке болтов.

ВГ устанавливается на трубе или гильзе непосредственно в зоне её прохождения через строительную конструкцию.

Поэтому правильный выбор начинается с вопроса:

что именно необходимо герметизировать?

Не «какой диаметр трубы?», а именно — какую границу узла необходимо защитить от воды.

ПарусТех МГ: герметизация торца футляра

Герметизирующая манжета ПарусТех МГ предназначена для пространства между рабочей трубой и футляром, кожухом или гильзой.

Её основная задача — защитить узел от проникновения грунтовых, осадочных и талых вод, грунта и внешних загрязнений. Такие манжеты применяются на переходах под автомобильными и железными дорогами, а также в других узлах прокладки трубопроводов внутри футляров.

Конструктивно стандартная манжета представляет собой изделие в форме усечённого конуса. Она соединяет наружную поверхность рабочей трубы с футляром и фиксируется металлическими хомутами.

Когда используется МГ

Это решение подходит, когда необходимо именно закрыть торец футляра.

Например, рабочая труба проходит внутри защитной гильзы под дорогой. Саму трубу внутри футляра удерживают опорно-направляющие кольца, а пространство на выходе необходимо закрыть от воды и грунта.

В такой конструкции МГ становится внешним герметизирующим элементом узла.

Четыре конструктивных исполнения МГ

В каталоге предусмотрено несколько вариантов манжеты, поскольку условия монтажа могут сильно различаться.

МГ тип 1 — неразъёмное исполнение.
Применяется преимущественно при новом строительстве, когда изделие можно заранее надеть на трубопровод.

МГ тип 2 — разъёмное исполнение.
Предназначено для ситуаций, когда трубопровод уже смонтирован и надеть манжету через свободный конец невозможно.

МГ тип 3 — исполнение с молнией.
Также рассчитано на существующие или уже собранные трубопроводы и позволяет выполнить монтаж без разборки узла.

МГ тип 4 — универсальное исполнение.
Один типоразмер может использоваться для нескольких сочетаний диаметров рабочей трубы и футляра. Для этого исполнения каталог указывает диапазон OD рабочей трубы 90–350 мм и диаметр футляра 135–400 мм.

То есть даже внутри одной группы изделий способ монтажа может существенно отличаться.

УМП: когда герметизировать нужно сам кольцевой зазор

ПарусТех УМП работает иначе.

Это звеньевой уплотнитель, состоящий из отдельных элементов, которые собираются в кольцо непосредственно вокруг трубы или кабеля.

После установки и затяжки болтов звенья расширяются и одновременно прижимаются:

к наружной поверхности рабочей трубы;

и к внутренней поверхности футляра, гильзы или отверстия.

За счёт этого формируется гидростатическое уплотнение кольцевого пространства.

Главное отличие здесь принципиальное:

МГ закрывает торец пространства, а УМП заполняет и герметизирует само кольцевое пространство.

Где может применяться УМП

По каталогу УМП предназначен для герметизации пространства между рабочей трубой или кабелем и:

футляром;

внешней трубой;

гильзой;

отверстием в строительной конструкции.

Такое исполнение удобно ещё и потому, что уплотнитель собирается из отдельных звеньев. Его можно установить вокруг уже проложенной трубы.

Для подбора необходимо знать наружный диаметр рабочей трубы или кабеля и внутренний диаметр футляра, гильзы или отверстия.

Как рассчитывается УМП

В отличие от манжеты, здесь особенно важен не просто диаметр трубы, а ширина кольцевого зазора.

В каталоге она рассчитывается по формуле:

A = (ID − OD) / 2

где:

OD — наружный диаметр рабочей трубы или кабеля;

ID — внутренний диаметр гильзы, футляра или отверстия.

После расчёта значения A выбирается соответствующий типоразмер УМП.

Для проектной спецификации указываются типоразмер уплотнителя, OD рабочей трубы или кабеля и ID отверстия или футляра. Количество отдельных звеньев определяется при комплектации изделия.

ВГ: когда проблема находится не между трубами, а в самой стене

Третий вариант — гидроизолирующий воротник ПарусТех ВГ.

Его задача отличается и от МГ, и от УМП.

ВГ используется там, где трубопровод или кабель проходит через строительную конструкцию:

стену;

перекрытие;

пол;

шахту колодца;

бассейн;

водозаборное сооружение.

Воротник надевается непосредственно на рабочую трубу или гильзу и располагается внутри зоны прохода через конструкцию.

После устройства строительного узла он становится частью гидроизоляции стены или перекрытия.

То есть здесь защищается уже не столько пространство между двумя трубами, сколько граница:

труба ↔ строительная конструкция.

Почему расположение ВГ принципиально важно

Каталог подробно описывает монтаж воротника.

ПарусТех ВГ необходимо установить на трубу или гильзу со стороны возможного воздействия воды и надёжно закрепить.

При последующем бетонировании труба должна быть зафиксирована независимо от воротника.

На сам ВГ нельзя передавать вес трубы или гильзы: его воротниковая часть может деформироваться и перестать выполнять гидроизолирующую функцию.

Это хорошо показывает ключевую особенность ВГ:

воротник является элементом гидроизоляции, но не опорой трубопровода.

А зачем тогда нужен УГМ?

Если в узле используется герметизирующая манжета МГ, иногда возникает ещё одна задача: защитить саму манжету от механического воздействия.

Для этого предназначено укрытие герметизирующей манжеты ПарусТех УГМ.

Оно представляет собой сборный защитный кожух, который устанавливается поверх МГ.

УГМ защищает манжету от:

ударов;

давления грунта;

повреждений при обратной засыпке;

воздействий при строительстве и обслуживании трубопровода.

При этом УГМ не заменяет МГ.

Логика здесь следующая:

МГ обеспечивает герметизацию → УГМ обеспечивает механическую защиту МГ.

Именно поэтому укрытие подбирается в привязке к конкретному размеру герметизирующей манжеты.

Три похожие задачи — три разных решения

Если упростить выбор до инженерной логики, получается довольно понятная схема.

Нужно закрыть торец между трубой и футляром

Применяется ПарусТех МГ.

Манжета соединяет рабочую трубу с футляром и защищает межтрубное пространство от воды, грунта и загрязнений.

Нужно герметично заполнить кольцевой зазор

Применяется ПарусТех УМП.

Звеньевой уплотнитель размещается непосредственно в кольцевом пространстве и расширяется при затяжке болтов.

Нужно предотвратить проникновение воды вдоль трубы через стену или перекрытие

Применяется ПарусТех ВГ.

Воротник становится частью гидроизоляции строительной конструкции.

Нужно дополнительно защитить манжету

Используется ПарусТех УГМ.

Он закрывает МГ от механического воздействия грунта и строительных работ.

Почему нельзя забывать об опорно-направляющих кольцах

Есть ещё один важный момент.

Герметизирующий элемент не должен автоматически восприниматься как опора трубопровода.

Например, в разделе УМП каталог отдельно указывает, что рабочая труба не должна опираться на уплотнитель. В узлах с футляром или гильзой необходимо предусматривать опорно-направляющие кольца для позиционирования рабочей трубы.

Таким образом, в одном узле могут одновременно использоваться несколько изделий.

Например:

ОНК → позиционирует рабочую трубу;
МГ → герметизирует торец футляра;
УГМ → защищает манжету.

Или:

ОНК → удерживает трубу;
УМП → герметизирует кольцевое пространство.

В другом узле:

ВГ → обеспечивает гидроизоляцию трубы непосредственно в строительной конструкции.

Правильный выбор начинается с функции, а не с названия изделия

Главная ошибка при проектировании подобных узлов — воспринимать всю герметизацию как одну операцию.

В действительности инженер должен сначала определить, где именно проходит возможный путь проникновения воды:

между рабочей трубой и футляром;

через кольцевой зазор;

вдоль поверхности трубы через строительную конструкцию;

или через зону уже установленной манжеты, которая дополнительно нуждается в механической защите.

Только после этого имеет смысл выбирать конкретное изделие.

Поэтому систему ПарусТех удобнее рассматривать не как набор отдельных комплектующих, а как набор специализированных функций:

центрирование → герметизация → гидроизоляция → механическая защита.

А уже из сочетания этих функций формируется конкретный узел прохода трубопровода.

Для предварительного подбора ПарусТех рекомендует передавать наружный диаметр рабочей трубы или кабеля, параметры футляра, гильзы или отверстия, тип требуемого решения и условия установки. Компания также предоставляет каталожные листы, инструкции по монтажу, документы о соответствии, чертежи узлов и модели для проектирования.
