Герметизация торца футляра — один из ключевых этапов устройства трубопроводного перехода. После того как рабочая труба установлена внутри защитного футляра или гильзы, необходимо закрыть межтрубное пространство от воды, грунта и внешних загрязнений.

Для этой задачи в каталоге ПарусТех предусмотрены герметизирующие манжеты ПарусТех МГ. Они применяются между рабочей трубой и футляром, кожухом или гильзой, в том числе на переходах под автомобильными и железными дорогами.

При этом манжета — не универсальная деталь, которую можно выбрать только по двум диаметрам. В каталоге предусмотрены разные конструктивные исполнения, материалы и варианты монтажа. Поэтому правильный подбор начинается с понимания самого узла.

Какую функцию выполняет герметизирующая манжета

Главная задача ПарусТех МГ — закрыть пространство между рабочей трубой и защитным футляром.

Манжета защищает узел от проникновения:

грунтовых вод;
осадочных вод;
талых вод;
грунта;
внешних загрязнений.

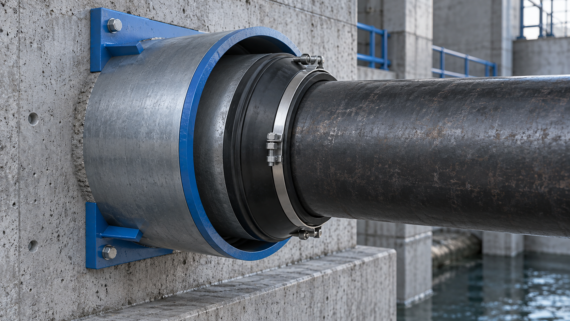

В стандартном исполнении изделие имеет форму усечённого конуса и устанавливается одновременно на рабочую трубу и футляр. Фиксация выполняется металлическими хомутами.

Такое решение позволяет сформировать гибкую герметичную связь между двумя элементами разного диаметра.

Почему одной геометрии недостаточно

Для предварительного подбора действительно необходимо знать как минимум:

наружный диаметр рабочей трубы;
диаметр футляра или гильзы.

Но каталожная логика идёт дальше.

Необходимо определить:

новый это трубопровод или существующий;

можно ли надеть манжету через свободный конец трубы;

требуется ли быстрый монтаж без разборки узла;

центрально или со смещением расположена рабочая труба;

в каких температурных и эксплуатационных условиях будет работать изделие.

Именно эти параметры определяют не только размер, но и тип манжеты.

Тип 1 — неразъёмная манжета

ПарусТех МГ тип 1 применяется при строительстве новых трубопроводов, когда манжету можно установить до окончательной сборки узла.

Это наиболее логичное решение, если доступ к свободному концу рабочей трубы сохраняется в процессе монтажа. Каталог также предусматривает возможность изготовления такого исполнения как для центрального, так и для смещённого расположения рабочей трубы относительно футляра.

Последнее особенно важно.

Рабочая труба далеко не всегда расположена идеально по центру защитного футляра. Конструкция герметизирующего узла должна учитывать фактическую геометрию прохода.

Тип 2 — для уже существующего трубопровода

Совершенно другая ситуация возникает при ремонте или реконструкции.

Трубопровод уже проложен. Свободного конца трубы нет. Надеть цельную манжету обычным способом невозможно.

Для этого предусмотрен ПарусТех МГ тип 2 — разъёмное исполнение.

Каталог указывает, что оно применяется на существующих трубопроводах и позволяет установить манжету без разборки действующего узла.

Таким образом, главный критерий выбора между типом 1 и типом 2 может быть не связан с диаметром вообще.

Решающим становится вопрос:

можно ли физически надеть изделие на трубопровод через его свободный конец?

Если нет — требуется разъёмная конструкция.

Тип 3 — быстроразъёмное исполнение с молнией

Ещё один вариант для существующих или уже собранных трубопроводов — ПарусТех МГ тип 3.

Его особенность — встроенная застёжка-молния.

Такое исполнение предназначено для ситуаций, когда требуется быстро установить манжету без разборки узла.

Функционально задача остаётся той же — герметизация пространства между трубой и футляром.

Но конструкция адаптирована к условиям монтажа.

Получается важная инженерная закономерность:

одинаковая герметизационная задача может иметь несколько разных монтажных решений.

Тип 4 — универсальная манжета

ПарусТех МГ тип 4 отличается другой логикой.

Один типоразмер такого изделия может применяться для нескольких сочетаний диаметров рабочей трубы и футляра.

Для указанного в каталоге исполнения рабочий диапазон составляет:

OD рабочей трубы — от 90 до 350 мм;
диаметр футляра — от 135 до 400 мм.

Универсальность здесь означает возможность использовать одну конструктивную систему в определённом диапазоне геометрии узлов.

Но конкретный тип, размеры и исполнение всё равно должны определяться по параметрам рабочей трубы, футляра и условиям проекта.

Материал манжеты тоже выбирается по условиям эксплуатации

Каталог предусматривает несколько вариантов исполнения ПарусТех МГ по свойствам материала.

Манжеты могут изготавливаться в исполнении:

холодостойком;
огнестойком;
маслобензостойком;
стойком к УФ-излучению.

Это означает, что после определения геометрии и конструктивного типа нужно проверить ещё один уровень — эксплуатационную среду.

Например, для наружного узла может иметь значение устойчивость к ультрафиолету.

Для промышленного трубопровода — контакт с нефтепродуктами.

Для условий пониженных температур — холодостойкое исполнение.

То есть обозначение «манжета 315/560» ещё не описывает изделие полностью.

Нужно учитывать, где и в каких условиях эта манжета будет работать.

Стандартная, усиленная или армированная резина

В каталоге также представлены разные варианты материала:

резина 3 мм — стандарт;
усиленная резина 8 мм;
армированная резина 3 мм.

Эти варианты позволяют адаптировать конструкцию к условиям конкретного проекта.

При этом каталог не предлагает выбирать толщину только по одному универсальному правилу: конкретный тип и исполнение определяются по параметрам узла и условиям проекта.

Это правильный подход, потому что толщина материала — только один из элементов конструкции.

Для каких инженерных систем применяется МГ

Область применения манжет достаточно широкая.

В каталоге указаны:

водопроводы;
канализация;
теплосети;
газ;
нефтепроводы;
промышленные трубопроводы.

Также приведены диапазоны размеров:

диаметр рабочей трубы — от 32 до 2400 мм;
диаметр футляра или гильзы — от 63 до 3640 мм.

Это показывает, что принцип манжетной герметизации может использоваться как в относительно небольших инженерных коммуникациях, так и в крупных трубопроводных системах.

Рабочая температура и перемещения трубы

Ещё два параметра, которые важно учитывать при проектировании:

рабочая температура — от −30 до +100 °C;

компенсация теплового удлинения труб — до 50 мм.

Последний параметр особенно интересен с точки зрения конструкции узла.

Манжета соединяет рабочую трубу и футляр не как абсолютно жёсткая деталь. Поэтому при проектировании необходимо учитывать возможное относительное перемещение трубопровода.

Именно здесь становится понятен смысл эластичной конструкции.

Она не просто закрывает торец.

Она должна сохранять герметичность в условиях предусмотренных проектом перемещений.

Манжета при новом строительстве и капитальном ремонте

ПарусТех МГ применяется как при новом строительстве, так и при капитальном ремонте и замене инженерных коммуникаций.

Но конструкция изделия в этих ситуациях может отличаться.

Для нового трубопровода логичнее использовать неразъёмный вариант, если технология строительства позволяет заранее надеть изделие.

Для существующего трубопровода могут применяться разъёмные исполнения, которые не требуют демонтажа действующего узла.

То есть условие «новое строительство или реконструкция» желательно определить ещё до формирования спецификации.

Как читать обозначение манжеты

Каталог приводит пример:

ПарусТех МГ тип 1 315/560 с хомутами.

В этой записи:

315 мм — наружный диаметр рабочей трубы;

560 мм — диаметр футляра или гильзы.

Такая система обозначения удобна тем, что основные геометрические параметры узла читаются прямо из спецификации.

Но к ним должен быть добавлен правильный тип исполнения.

Поэтому полный подбор строится примерно так:

OD рабочей трубы → диаметр футляра → условия монтажа → тип МГ → материал и специальное исполнение → окончательная спецификация.

Почему герметизирующая манжета нуждается в защите

После установки МГ возникает ещё одна задача.

Сама манжета может подвергаться механическому воздействию во время обратной засыпки и дальнейших строительных работ.

Для её защиты в каталоге предусмотрено укрытие ПарусТех УГМ.

Это сборный защитный кожух, который устанавливается поверх манжеты и защищает её от ударов, давления грунта и других повреждений.

Укрытие также помогает снизить риск попадания грунта и воды в зону расположения МГ и при этом не препятствует предусмотренному проектом перемещению трубопровода.

Таким образом, МГ и УГМ образуют последовательную систему:

МГ герметизирует → УГМ защищает герметизирующий элемент.

Что нужно знать до заказа манжеты

Перед подбором ПарусТех МГ имеет смысл подготовить небольшой набор исходных данных:

наружный диаметр рабочей трубы;
диаметр футляра или гильзы;
центральное или смещённое положение трубы;
новый или существующий трубопровод;
возможность доступа к свободному концу трубы;
температурные условия;
воздействие УФ, масел, топлива или других факторов;
необходимость дополнительной защиты УГМ.

Такой подход намного надёжнее, чем попытка выбрать изделие только по двум диаметрам.

Четыре типа — четыре монтажных сценария

Логику линейки ПарусТех МГ можно сформулировать очень просто.

Тип 1 — новый трубопровод и возможность заранее надеть манжету.

Тип 2 — существующий трубопровод и необходимость разъёмного монтажа.

Тип 3 — существующий или собранный узел, где важен быстрый монтаж.

Тип 4 — универсальная конструкция для определённого диапазона сочетаний диаметров.
