Участок, где трубопровод проходит внутри футляра, гильзы или через строительную конструкцию, требует отдельной инженерной проработки. Недостаточно подобрать рабочую трубу и определить трассу: необходимо обеспечить её правильное положение, защитить при протяжке, герметизировать кольцевое пространство и исключить проникновение влаги через узел прохода.

В каталоге ПарусТех для этих задач предусмотрена система изделий: опорно-направляющие кольца ОНК-Б и ОНК-Р, герметизирующие манжеты МГ, защитные укрытия УГМ, гидроизолирующие воротники ВГ и звеньевые уплотнители межтрубного пространства УМП. Продукция применяется в узлах прокладки, защиты, центрирования, герметизации и гидроизоляции трубопроводов, кабелей и других инженерных коммуникаций.

Разберём, какие параметры необходимо определить при проектировании такого узла и какую задачу решает каждый его элемент.

1. Сначала определяем геометрию узла

Подбор оборудования начинается не с конкретного изделия, а с исходных параметров трубопровода.

Для предварительного подбора ПарусТех рекомендует определить:

наружный диаметр рабочей трубы или кабеля;
диаметр футляра, гильзы или отверстия;
условия установки;
необходимый тип изделия;
при наличии — параметры проектного узла или спецификации.

Для опорно-направляющих элементов дополнительно имеет значение требуемая высота опоры, расположение рабочей трубы внутри футляра и условия её протяжки.

Это принципиальный момент: два трубопровода одинакового диаметра могут требовать разных решений, если отличаются диаметры футляров, проектные зазоры или условия монтажа.

2. Обеспечиваем правильное положение рабочей трубы

Если рабочая труба прокладывается внутри футляра, необходимо сформировать заданный зазор между её наружной поверхностью и внутренней поверхностью футляра.

Для этой задачи предназначены опорно-направляющие кольца ПарусТех ОНК-Б.

Они устанавливаются на рабочую трубу, обеспечивают её положение внутри футляра, кожуха или гильзы и одновременно защищают наружную поверхность трубы во время протяжки. Такие решения используются, в частности, при пересечениях трубопроводами автомобильных и железных дорог.

В каталоге представлены несколько исполнений ОНК-Б.

Тип 1 — полимерное болтовое диэлектрическое исполнение. Для его подбора используются наружный диаметр рабочей трубы и необходимая высота опоры.

Тип 2 — металлическое болтовое исполнение с диэлектрическими опорами-ползунами.

Тип 3 — металлическое болтовое роликовое исполнение.

Для полимерного ОНК-Б предусмотрены высоты опор 35, 50, 65, 75 и 95 мм для указанных в каталоге типоразмеров.

Важно проверять не только OD рабочей трубы, но и фактическую возможность размещения кольца внутри футляра с учётом его внутреннего диаметра, проектного зазора, допусков и условий монтажа.

3. Для сложной протяжки можно использовать ролики

При работе с трубами больших диаметров существенную роль начинает играть сопротивление при протяжке.

Для таких задач в линейке предусмотрено роликовое опорно-направляющее кольцо ПарусТех ОНК-Р.

Оно предназначено для рабочих труб с наружным диаметром от 400 мм. Каждый сегмент оснащён четырьмя роликами. Они воспринимают нагрузку от рабочей трубы и уменьшают трение при её перемещении внутри футляра.

В каталоге приведены два варианта высоты роликовой опоры — 50 и 110 мм. Для ОНК-Р также указаны рабочая температура от −20 до +80 °C, рекомендуемый шаг установки колец 1,5 м и максимальная статическая нагрузка до 3200 кг.

Таким образом, выбор между ползунковым и роликовым решением связан не только с диаметром трубы, но и с самой технологией её монтажа.

4. Герметизируем пространство между трубой и футляром

После монтажа рабочей трубы возникает следующая задача — закрыть пространство на торце футляра.

Для этого применяется герметизирующая манжета ПарусТех МГ.

Она защищает пространство между рабочей трубой и футляром, кожухом или гильзой от проникновения грунтовых, осадочных и талых вод, грунта и внешних загрязнений.

Каталог предусматривает несколько конструктивных вариантов манжеты.

Тип 1 — неразъёмный. Используется преимущественно при новом строительстве, когда манжету можно установить до окончательной сборки узла.

Тип 2 — разъёмный. Позволяет установить изделие на существующем трубопроводе без необходимости надевать его через свободный конец трубы.

Тип 3 — с молнией. Предназначен для быстрого монтажа на уже собранных трубопроводах.

Тип 4 — универсальный. Один типоразмер может применяться для нескольких сочетаний диаметров рабочей трубы и футляра.

По каталогу манжеты МГ применяются для рабочих труб диаметром от 32 до 2400 мм и футляров или гильз диаметром от 63 до 3640 мм. Рабочая температура составляет от −30 до +100 °C, а компенсация теплового удлинения труб — до 50 мм. Предусмотрены холодостойкие, огнестойкие, маслобензостойкие и стойкие к УФ-излучению исполнения.

При записи изделия в спецификацию указываются параметры рабочей трубы и футляра. Например, обозначение МГ 315/560 означает рабочую трубу OD315 и футляр или гильзу диаметром 560 мм.

5. Защищаем герметизирующую манжету

После герметизации необходимо учитывать то, что сам эластичный элемент может подвергаться механическому воздействию.

При обратной засыпке грунт, строительный мусор или другие нагрузки способны воздействовать на манжету. Для её защиты предусмотрено укрытие герметизирующей манжеты ПарусТех УГМ.

Это сборный защитный кожух, который устанавливается поверх МГ. Он предназначен для защиты от ударов, давления грунта и повреждений во время строительства и обслуживания трубопровода.

УГМ подбирается в привязке к конкретной защищаемой манжете. Например, УГМ для МГ 315/560 соответствует тем же параметрам узла — рабочей трубе OD315 и футляру диаметром 560 мм.

Получается логичная последовательность:

сначала трубу позиционируют внутри футляра → затем герметизируют его торец → после этого защищают сам герметизирующий элемент.

6. Отдельно решаем гидроизоляцию прохода через конструкцию

Совершенно другой тип задачи возникает там, где трубопровод пересекает стену, перекрытие, пол или другую строительную конструкцию.

В этом случае используется гидроизолирующий воротник ПарусТех ВГ.

Он применяется при проходах труб и кабелей через стены, перекрытия, полы, шахты колодцев, бассейны и водозаборные сооружения. Воротник устанавливается непосредственно на рабочую трубу или гильзу в зоне её прохождения через конструкцию.

Подбор осуществляется по наружному диаметру трубы или гильзы. Например, ПарусТех ВГ DN315 предназначен для наружного диаметра 310–327 мм, а наружный размер воротниковой части для этого типоразмера составляет 413 мм.

Особенно важно соблюдать монтажные требования. В каталоге прямо указано, что труба или гильза не должна опираться на воротник: при бетонировании её необходимо жёстко зафиксировать, иначе воротниковая часть может деформироваться и перестать выполнять свою функцию. Также пространство вокруг прохода рекомендуется заполнять раствором без образования пустот и раковин.

7. Когда требуется звеньевое уплотнение

Для герметизации кольцевого пространства может применяться другой тип решения — ПарусТех УМП.

Это звеньевой уплотнитель, который собирается вокруг уже установленной рабочей трубы или кабеля. При затяжке болтов отдельные звенья расширяются и одновременно прижимаются к поверхности трубы и внутренней поверхности футляра, гильзы или строительного отверстия.

Для его выбора необходимо рассчитать кольцевой зазор:

A = (ID − OD) / 2

где:

OD — наружный диаметр рабочей трубы или кабеля;
ID — внутренний диаметр футляра, гильзы или отверстия.

После расчёта величины A выбирается соответствующий типоразмер УМП.

При этом важно не смешивать функции изделий. Каталог отдельно указывает: рабочая труба не должна опираться на УМП. Если труба расположена внутри футляра или гильзы, её позиционирование должно обеспечиваться опорно-направляющими кольцами.

Это один из ключевых принципов проектирования всего узла:

уплотнитель герметизирует, а опорно-направляющее кольцо воспринимает функцию позиционирования трубы.

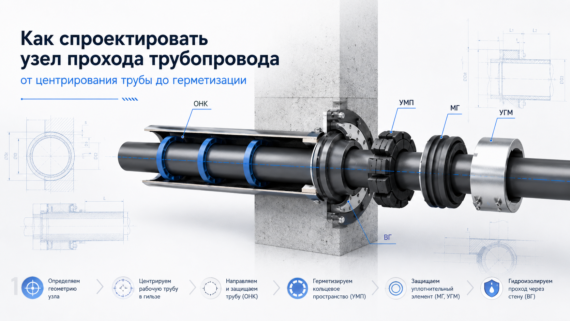

Один узел — несколько разных инженерных задач

При проектировании прохода трубопровода важно разделить функции оборудования.

ОНК-Б и ОНК-Р отвечают за положение рабочей трубы и условия её протяжки.

МГ герметизирует торцевую часть пространства между рабочей трубой и футляром.

УГМ механически защищает герметизирующую манжету.

ВГ обеспечивает гидроизоляцию участка прохождения трубы или гильзы через строительную конструкцию.

УМП создаёт герметичное звеньевое уплотнение кольцевого пространства.

Поэтому корректный проект узла начинается не с выбора одного «универсального» изделия, а с понимания того, какие именно функции необходимо обеспечить на конкретном участке.

Для проектной работы ПарусТех также предоставляет каталожные листы, образцы паспортов, инструкции по монтажу, документы о соответствии, чертежи узлов и модели для проектирования. Компания оказывает поддержку при подборе изделий по исходным параметрам конкретного узла.

В результате грамотно спроектированный узел прохода — это система, в которой каждое изделие решает строго определённую задачу: труба правильно расположена, защищена при монтаже, межтрубное пространство герметизировано, а место прохода через конструкцию защищено от проникновения воды.
