При проектировании трубопровода в защитном футляре важно не только подобрать подходящий тип опорно-направляющего кольца. Необходимо определить, сколько колец потребуется на весь участок и с каким шагом их устанавливать.

Недостаточное количество опор может привести к тому, что рабочая труба будет неправильно располагаться внутри футляра. Избыточное количество, наоборот, усложняет монтаж и увеличивает стоимость узла без очевидной необходимости.

В техническом каталоге ПарусТех шаг установки связан прежде всего с наружным диаметром рабочей трубы и типом опорно-направляющего кольца. Для ОНК-Б также рекомендуется устанавливать сдвоенные кольца в начале и конце рабочей трубы.

Разберём, как использовать эти данные при проектировании.

Для чего нужен определённый шаг между кольцами

Опорно-направляющее кольцо ПарусТех ОНК-Б устанавливается непосредственно на рабочую трубу.

Его задачи:

формировать заданный зазор между рабочей трубой и футляром;
удерживать трубу в проектном положении;
защищать наружную поверхность трубы при протяжке.

Но одно кольцо выполняет эту функцию только в ограниченной зоне трубопровода.

Поэтому вдоль всей длины участка устанавливается несколько комплектов. Их расположение должно обеспечивать последовательное положение рабочей трубы внутри футляра.

Фактически проектировщик решает две задачи:

какой шаг между опорами принять;
сколько комплектов потребуется на заданную длину футляра.

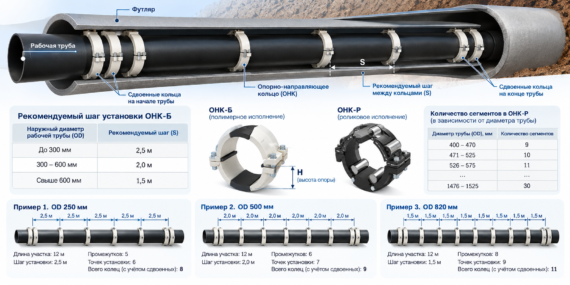

Рекомендуемый шаг для ОНК-Б

Для болтовых опорно-направляющих колец каталог ПарусТех устанавливает следующую зависимость:

Кроме того, в начале и конце рабочей трубы рекомендуется установка сдвоенных колец.

Логика понятна: по мере увеличения диаметра рабочей трубы уменьшается рекомендуемое расстояние между опорами.

Это необходимо учитывать ещё при подготовке спецификации, поскольку увеличение диаметра влияет не только на типоразмер самого ОНК, но и на количество комплектов на одном и том же по длине участке.

Почему концы трубы требуют особого внимания

Каталог отдельно выделяет начало и конец рабочей трубы.

Здесь рекомендуется устанавливать сдвоенные кольца.

Это означает, что при расчёте количества недостаточно просто разделить длину футляра на рекомендуемый шаг.

Необходимо дополнительно учитывать усиление крайних участков.

Условно схема может выглядеть так:

сдвоенная опора → промежуточные ОНК → промежуточные ОНК → сдвоенная опора.

Именно поэтому количество колец и количество точек установки — не одно и то же.

В крайних точках располагается не одно, а два кольца.

Как выполнить предварительный расчёт

Для предварительной оценки удобно использовать следующую последовательность.

Сначала определяем:

L — длину рабочей трубы внутри футляра;

S — рекомендуемый шаг установки ОНК.

Затем определяем количество промежутков:

N = L / S

Если результат получается дробным, для предварительного расчёта число промежутков логично округлять вверх, чтобы фактическое расстояние между опорами не превышало рекомендуемое.

Далее определяется количество точек установки.

Если, например, получилось пять промежутков, потребуется шесть точек опирания.

После этого отдельно учитываются сдвоенные кольца в начале и конце.

Это уже расчётная логика на основе каталожных рекомендаций; окончательная схема размещения должна приниматься в рамках конкретного проекта.

Пример 1. Рабочая труба OD250

Предположим:

OD рабочей трубы — 250 мм;
длина участка в футляре — 12 м.

Для трубы до 300 мм каталог рекомендует шаг 2,5 м.

Получаем:

12 / 2,5 = 4,8.

Для предварительного расчёта принимаем пять промежутков.

Следовательно, требуется минимум шесть точек установки.

Если на первой и последней точке используются сдвоенные кольца, ориентировочно получаем:

6 обычных позиций + ещё по одному дополнительному кольцу на каждом конце = 8 колец.

Такой расчёт служит именно предварительной оценкой комплектации.

Пример 2. Рабочая труба OD500

Теперь возьмём ту же длину футляра:

L = 12 м,
OD = 500 мм.

Для диапазона OD 300–600 мм каталог рекомендует шаг 2,0 м.

Расчёт:

12 / 2 = 6 промежутков.

Для них потребуется семь точек установки.

С учётом сдвоенных колец на концах ориентировочное количество составит:

9 колец.

То есть при одинаковой длине перехода изменение только одного параметра — диаметра рабочей трубы — уже приводит к увеличению количества комплектов.

Пример 3. Труба OD820

Для рабочей трубы наружным диаметром более 600 мм рекомендуемый шаг уменьшается до 1,5 м.

Для участка длиной 12 м:

12 / 1,5 = 8 промежутков.

Получаем девять точек установки.

При сдвоенных кольцах на двух концах ориентировочно потребуется уже:

11 колец.

Таким образом, для трёх одинаковых по длине участков можно получить совершенно разную комплектацию:

OD250 → около 8 колец;
OD500 → около 9 колец;
OD820 → около 11 колец.

Это наглядно показывает, почему количество ОНК нельзя определять только по длине футляра.

А что меняется при использовании ОНК-Р

Для роликового ПарусТех ОНК-Р каталог устанавливает рекомендуемый шаг 1,5 м.

ОНК-Р используется для рабочих труб с OD от 400 мм. Каждый его сегмент оснащён четырьмя роликами, которые воспринимают нагрузку и уменьшают трение при движении трубы внутри футляра.

Для ОНК-Р также рекомендуется установка сдвоенных колец в начале и конце рабочей трубы.

Поэтому общая логика расчёта количества сохраняется:

длина участка → шаг 1,5 м → количество точек установки → дополнительные кольца на концах.

Но необходимо учитывать ещё один уровень комплектации — число сегментов внутри каждого кольца.

Не путать количество колец и количество сегментов

Опорно-направляющее кольцо является сборной конструкцией.

Например, для ОНК-Р количество сегментов увеличивается вместе с диаметром рабочей трубы.

В каталоге указано:

OD 400–470 мм — 9 сегментов;
OD 471–525 мм — 10;
OD 526–575 мм — 11;
…
OD 1476–1525 мм — 30 сегментов.

Следовательно, в проекте существуют два разных уровня расчёта:

1. Сколько колец требуется вдоль трубопровода.

2. Из какого количества сегментов состоит каждое кольцо.

Например, 10 опорно-направляющих колец — это вовсе не 10 сегментов.

Если каждое кольцо состоит из 16 сегментов, общая комплектация будет уже существенно больше.

Высота опоры также влияет на геометрию

Количество колец определяется главным образом длиной и рекомендуемым шагом, но при выборе самого изделия необходимо дополнительно проверить высоту опоры.

Для полимерного ОНК-Б тип 1 каталог предусматривает несколько вариантов H:

35, 50, 65, 75 и 95 мм для приведённых типоразмеров.

При предварительной оценке внешний габарит собранного кольца можно определить как:

OD ОНК ≈ OD рабочей трубы + 2H.

Например, если:

OD трубы = 315 мм;
H = 50 мм,

то ориентировочный наружный габарит получается:

315 + 2 × 50 = 415 мм.

Но далее его всё равно необходимо сопоставить с фактическим внутренним диаметром футляра, монтажным зазором и допусками.

Сначала проверяем, помещается ли кольцо — потом считаем количество

Это важная последовательность.

Нет смысла рассчитывать, например, 10 комплектов ОНК, пока не подтверждено, что выбранная конструкция вообще может пройти внутри футляра.

Поэтому практический алгоритм выглядит так:

OD рабочей трубы → выбор типа ОНК → определение H или наружного габарита → проверка внутреннего диаметра футляра → определение рекомендуемого шага → расчёт количества точек установки → добавление сдвоенных колец на концах.

Только после этого можно переходить к окончательной спецификации.

Почему для металлических ОНК-Б подход немного отличается

Для металлических ОНК-Б типов 2 и 3 наружный габарит уже определяется самим типоразмером.

Каталог требует проверять возможность установки по диаметру ОНК по вершинам опор, сопоставляя его с внутренним диаметром футляра, проектным зазором и монтажными условиями.

Кроме того, для металлического исполнения высота опоры не выбирается как отдельный свободный параметр — соответствующая геометрия задаётся типоразмером изделия.

Это необходимо учитывать при проектировании: полимерные и металлические ОНК имеют разную логику подбора.

Что стоит указать в проекте

Чтобы монтажная организация могла однозначно понять принятое решение, желательно зафиксировать не только тип кольца.

Для узла полезно определить:

OD рабочей трубы;
внутренний диаметр футляра;
тип ОНК;
высоту опоры или наружный габарит ОНК;
длину участка в футляре;
рекомендуемый/принятый шаг установки;
количество комплектов;
сдвоенные кольца на концах;
при необходимости — исполнение крепежа и защитные элементы.

Каталог, например, предусматривает возможность комплектации ОНК-Б защитной прокладкой и крепежом AISI, а в месте контакта кольца с рабочей трубой рекомендуется применять защитно-противоскользящую ленту.

Количество колец — часть геометрии всего узла

Опорно-направляющее кольцо нельзя рассматривать как единичный аксессуар для трубы.

В реальном футлярном переходе несколько колец работают совместно, формируя положение трубопровода по всей его длине.

Поэтому проектирование следует вести последовательно:

проверить геометрию → выбрать конструкцию кольца → определить шаг → рассчитать количество → усилить крайние зоны → сформировать спецификацию.

И только после этого можно переходить к следующей части узла — протяжке, герметизации торцов футляра и защите герметизирующих элементов.

Именно такой подход позволяет ещё до начала монтажа понять не только какое ОНК требуется, но и сколько комплектов действительно потребуется на конкретный переход.
