При строительстве напорных трубопроводов из полиэтилена (ПЭ 100, ПЭ 100+) одним из самых надежных и технологичных способов соединения является использование электросварных фитингов (с закладными нагревателями). Они позволяют создавать герметичные, прочные и долговечные соединения даже в сложных условиях — при монтаже труб разного диаметра, разной толщины стенки (SDR) или из разных марок полиэтилена.

В этой статье мы разберем, какие бывают электросварные фитинги, как их правильно выбрать и пошагово смонтировать.

1. Что такое электросварные фитинги?

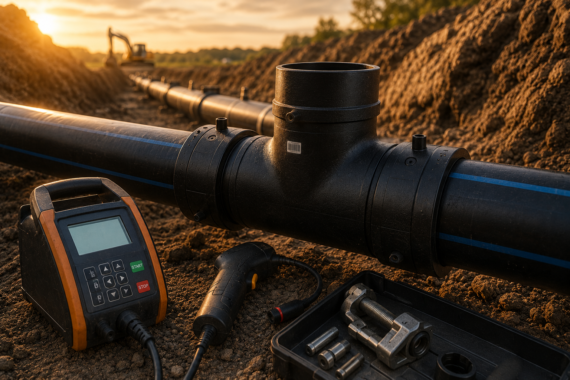

Электросварные фитинги (другое название — фитинги с закладными нагревателями, ЗН) — это соединительные детали, в корпус которых в процессе производства вплавляется электрическая нагревательная спираль (проволока сопротивления). При подаче напряжения спираль нагревается, расплавляет внутренний слой фитинга и наружный слой трубы, после остывания образуется монолитное неразъемное соединение.

Основные производители в каталоге: Eurostandard, Georg Fischer (GF), Radius.

2. Ассортимент электросварных фитингов

Каталог представляет широкий спектр фитингов для труб ПЭ:

2.1. Муфты электросварные

• Равнопроходные муфты (OD 25–630 мм) — для соединения труб одинакового диаметра.

• Редукционные муфты — для соединения труб разного диаметра (например, 63×50 мм, 110×90 мм).

Пример из каталога (Eurostandard):

• Муфта OD 25 мм: PN 25, вес 450 гр.

• Муфта OD 110 мм: PN 10, вес 8000 гр.

• Муфта OD 630 мм: PN 10, вес 14150 гр.

2.2. Отводы (колена) 90° и 45°

Позволяют изменять направление трубопровода. Выпускаются с открытой спиралью (Radius) и с закрытой спиралью (Georg Fischer). Некоторые модели оснащены встроенными фиксаторами, которые компенсируют овальность трубы.

Пример из каталога (Radius):

• Отвод 90° OD 63 мм: PN 16, вес 398 гр.

• Отвод 90° OD 315 мм: PN 16, вес 8070 гр.

2.3. Тройники электросварные

Для разветвления трубопровода. Поставляются с трубным концом для стыковой сварки или под электросварную муфту.

Пример из каталога (Radius):

• Тройник OD 63 мм: PN 16, вес 491 гр.

• Тройник OD 160 мм: PN 16, вес 4390 гр.

2.4. Седловые отводы (седла)

Предназначены для врезки в существующий трубопровод (ответвления). Бывают:

• С ответной частью (охватывает трубу по всей окружности).

• Без ответной части (крепится только сверху, монтаж со специнструментом).

• С устройством фрезы — позволяют выполнять врезку под давлением без остановки системы.

Пример из каталога (Georg Fischer):

• Седловой отвод 90×63 мм: PN 16, вес 325 гр.

• Седловой отвод 500×315 мм (без ответной части): PN 16, вес 16700 гр.

2.5. Заглушки электросварные

Для герметичного закрытия конца трубы.

2.6. Переходы редукционные со встроенными фиксаторами (Georg Fischer)

Для соединения труб разного диаметра с компенсацией овальности.

3. Как выбрать электросварные фитинги?

3.1. По диаметру трубы (OD)

Фитинг должен соответствовать наружному диаметру соединяемых труб. В каталоге представлены диаметры от 20 мм до 630 мм.

3.2. По SDR и PN

Большинство электросварных фитингов рассчитаны на SDR 11 (PN 16) или SDR 17 (PN 10). Если ваша труба имеет другой SDR (например, SDR 26 или SDR 41), фитинг все равно подойдет — закладной нагреватель расплавит нужное количество материала.

3.3. По производителю и типу спирали

• Открытая спираль (Radius, Eurostandard) — витки спирали видны внутри муфты.

• Закрытая спираль (Georg Fischer) — спираль закрыта слоем полиэтилена, более равномерный нагрев.

• Со встроенными фиксаторами — рекомендованы для труб с овальностью (повышенный зазор между трубами).

3.4. По наличию штрих-кода

Современные фитинги имеют наклейку со штрих-кодом. Сварочный аппарат считывает его и автоматически устанавливает параметры сварки (время, напряжение). Это исключает ошибку оператора.

4. Пошаговая инструкция монтажа электросварной муфты

Правильный монтаж — залог герметичного соединения.

Шаг 1. Подготовка трубы

• Отрежьте конец трубы перпендикулярно оси (под углом 90°).

• Тщательно зачистите поверхность трубы — удалите оксидный слой (оксидную пленку) специальным скребком или поворотным зачистным инструментом. Это самый важный этап!

• Обработайте зачищенный участок чистящей салфеткой или растворителем (спиртом) — удалите пыль, грязь, обезжирьте.

Шаг 2. Подготовка фитинга

• Проверьте, что внутренняя поверхность муфты чистая. Зачищать внутреннюю поверхность фитинга запрещено (можно повредить нагревательную спираль). При необходимости удалите загрязнения мягкой тканью со спиртом.

Шаг 3. Фиксация

• Отметьте на трубе глубину входа в муфту (обычно на фитинге есть метка).

• Вставьте концы труб в муфту до центрального упора или до нанесенной отметки.

• Зафиксируйте трубы в муфте с помощью струбцин, зажимов или специального позиционера. Трубы и фитинг не должны двигаться во время сварки.

Шаг 4. Сварка

• Подключите электросварочный аппарат к контактам фитинга.

• Считайте штрих-код с фитинга (или введите параметры вручную).

• Запустите процесс сварки. Аппарат автоматически подаст напряжение на нужное время.

Шаг 5. Охлаждение

• После автоматического отключения аппарата не отсоединяйте трубы и не демонтируйте зажимы в течение времени охлаждения (обычно 20–40 минут, указано на фитинге или в инструкции).

• В это время соединение нельзя нагружать.

Шаг 6. Контроль качества

• Визуально проверьте сварной шов: вокруг зоны сварки должен выступить небольшой валик расплавленного материала (грат). Это признак хорошей сварки.

• Недопустимы трещины, поджоги, смещения или непроплавы.

5. Типичные ошибки при монтаже

6. Преимущества электросварных фитингов

• Надежность — соединение монолитно и прочнее самого фитинга.

• Совместимость — можно соединять трубы ПЭ 80 с ПЭ 100, трубы разных SDR.

• Автоматизация — сварка по штрих-коду исключает человеческий фактор.

• Герметичность — соединение выдерживает рабочее давление (до PN 16–25).

• Долговечность — срок службы соответствует сроку службы трубы (50+ лет).

7. Сравнение с компрессионными фитингами
