При прокладке трубопроводов через автомобильные и железные дороги, водные преграды, а также при вводе коммуникаций в здания и сооружения возникает критическая задача — герметизация межтрубного пространства. Зазор между рабочей трубой и защитным футляром становится каналом для проникновения грунтовых, осадочных и талых вод, что приводит к коррозии, разрушению изоляции и преждевременному выходу сетей из строя. Решение — герметизирующие манжеты.

Что такое герметизирующая манжета?

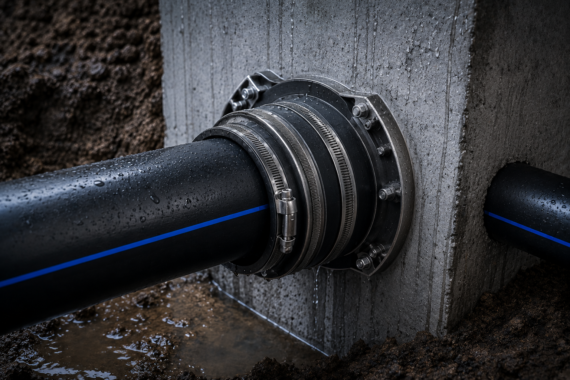

Герметизирующая манжета — это изделие из высокоэластичной резины, которое устанавливается в кольцевом пространстве между рабочей трубой и футляром (кожухом, гильзой). Она плотно обжимает трубу и внутреннюю стенку футляра, создавая надёжный барьер для воды, грунта и внешних загрязнений.

Манжеты применяются на переходах под автомобильными и железными дорогами, при прокладке трубопроводов в грунте, а также в узлах ввода коммуникаций в здания и сооружения.

Типы манжет для разных задач

В зависимости от этапа строительства и доступа к узлу, манжеты выпускаются в четырёх исполнениях.

Неразъёмные манжеты (тип 1) применяются при монтаже на новых трубопроводах, когда манжету можно надеть через свободный конец трубы до окончательной сборки узла. Они обеспечивают максимальную герметичность и могут изготавливаться для центрального или смещённого расположения трубы относительно футляра.

Разъёмные манжеты (тип 2) предназначены для монтажа на существующих трубопроводах, когда невозможно надеть манжету через свободный конец. Конструкция позволяет установить изделие без разборки действующего узла, что особенно важно при капитальном ремонте и обслуживании сетей.

Манжеты с молнией (тип 3) — быстрое решение для установки на собранных трубопроводах. Соединение выполняется с помощью встроенной застёжки-молнии, что сокращает время монтажа до нескольких минут.

Универсальные манжеты (тип 4) — один типоразмер перекрывает несколько сочетаний диаметров рабочей трубы и футляра. Диапазон OD трубы: от 90 до 350 мм, диаметр футляра: от 135 до 400 мм.

Материалы и условия применения

Манжеты изготавливаются из специальных резиновых смесей, устойчивых к различным воздействиям. В зависимости от условий эксплуатации могут применяться:

• холодостойкая резина — для работы при отрицательных температурах (до –30°С);
• огнестойкая резина — для объектов с повышенными требованиями пожарной безопасности;
• маслобензостойкая резина — для нефтепроводов и промышленных трубопроводов;
• УФ-стойкая резина — для открытых участков прокладки.

Диапазон применения манжет чрезвычайно широк:

• диаметр рабочей трубы: от 32 до 2400 мм;
• диаметр футляра / гильзы: от 63 до 3640 мм;
• рабочая температура: от –30°С до +100°С;
• компенсация теплового удлинения труб: до 50 мм.

Манжеты применяются на водопроводах, канализации, тепловых сетях, газопроводах, нефтепроводах и промышленных трубопроводах.

Конструкция и установка

В стандартном исполнении герметизирующая манжета имеет форму усечённого конуса. Она устанавливается непосредственно на трубопровод и защитный кожух, фиксируясь металлическими хомутами. Хомуты обеспечивают равномерное прижатие манжеты к поверхностям трубы и футляра, гарантируя герметичность.

При установке важно обеспечить правильное расположение манжеты — она должна плотно прилегать к обеим поверхностям без перекосов и складок. Хомуты затягиваются с равномерным усилием по всей окружности.

Защита манжеты от повреждений

При обратной засыпке траншеи манжета подвергается серьёзным нагрузкам: ударам камней, давлению грунта. Для защиты от механических повреждений применяется укрытие герметизирующей манжеты — сборный защитный кожух из стеклопластика, устанавливаемый поверх манжеты. Укрытие принимает на себя давление грунта, защищает манжету от ударов и истирания, при этом не мешая её деформации при тепловых расширениях трубопровода.

Применение укрытия обязательно на переходах под автомобильными и железными дорогами, а также при прокладке трубопроводов в грунте.

Как подобрать манжету

Для правильного подбора необходимо знать:

• наружный диаметр рабочей трубы (OD);
• внутренний диаметр футляра (гильзы);
• требуемый тип манжеты (неразъёмная, разъёмная, с молнией или универсальная);
• условия эксплуатации (температура, агрессивность среды).

Пример обозначения: Манжета герметизирующая тип 1 315/560, где 315 — OD рабочей трубы, 560 — диаметр футляра.

При подборе манжеты важно, чтобы её размеры соответствовали фактическим диаметрам трубы и футляра, а также обеспечивали необходимый зазор для компенсации тепловых расширений.

Преимущества использования герметизирующих манжет

• надёжная защита от проникновения грунтовых и талых вод;
• сохранение изоляционного покрытия трубы;
• компенсация температурных деформаций трубопровода;
• возможность монтажа как на новых, так и на существующих сетях;
• долговечность — срок службы не менее 30 лет;
• устойчивость к агрессивным средам и перепадам температур.

Герметизация узлов прохода — обязательное требование строительных норм при прокладке трубопроводов в футлярах. Использование качественных манжет позволяет избежать затоплений, коррозии и преждевременного выхода сетей из строя, обеспечивая надёжную и долговечную работу всей системы.
