Безнапорные системы водоотведения: надежные решения для канализации и дренажа

При строительстве и реконструкции сетей хозяйственно-бытовой, ливневой и промышленной канализации ключевыми требованиями являются герметичность, долговечность и устойчивость к агрессивным средам. Компания «ПарусТех» предлагает полный спектр безнапорных трубопроводных систем производства Группы ПОЛИПЛАСТИК — лидера рынка полимерных труб в России и Европе.

Ниже представлен обзор основных типов труб, фасонных частей и колодцев на основе официального технического каталога.

1. Система безнапорных трубопроводов ПВХ

Трубы из непластифицированного поливинилхлорида (НПВХ) — классическое решение для внутриквартальных сетей водоотведения.

Основные характеристики:

• Диаметры: DN/OD 110–500 мм.

• Кольцевая жесткость: SN4, SN8.

• Конструкция стенки: трехслойная (наружный и внутренний слои — из сплошного НПВХ, средний — из вспененного).

• Температура среды: до +60°С.

• Соединение: раструбное с уплотнительным кольцом (перед монтажом требуется специальная смазка).

Фасонные части: отводы (15°, 30°, 45°, 87,5°), тройники (45°, 87,5°), муфты (соединительные, ремонтные), переходы, заглушки, обратные клапаны.

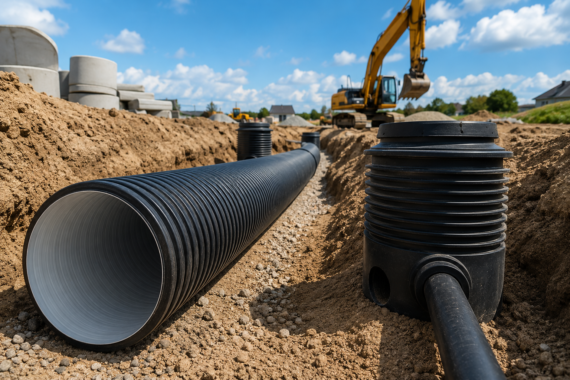

2. Двухслойные гофрированные трубы КОРСИС и КОРСИС ПРО

Эти трубы сочетают гладкую внутреннюю стенку (высокая пропускная способность) и гофрированную наружную (высокая кольцевая жесткость при малом весе). Применяются для магистральных и внутриквартальных сетей.

Способ соединения: раструбное с уплотнительным кольцом. Для труб без раструба требуются муфта и два уплотнительных кольца. Эффективная длина — 6 м или 12 м.

3. КОРСИС ПРОТЕКТ — усиленная защита для сложных условий

Трубы с дополнительной защитной оболочкой из специальной свето- и термостабилизированной композиции на основе полиолефинов.

Преимущества:

• Повышенная кольцевая жесткость (SN8, SN16, SN24).

• Защита от ультрафиолета и механических повреждений.

• Возможность укладки местным грунтом без крупных включений (после прочностного расчета).

• Светлая поверхность оболочки снижает нагрев трубы на солнце.

• Диаметры: DN/ID 200–1000 мм.

• Материал: ПЭВП или ПП-блоксополимер.

4. Серия ПЕРФОКОР — дренажные системы

Двухслойные трубы с перфорацией для строительства дренажных систем.

• Диаметры: DN/OD 110–315 мм (63–630 мм — под заказ), DN/ID 200–500 мм (под заказ).

• Кольцевая жесткость: SN4, SN8 (SN16, SN24 — под заказ).

• Типы перфорации: частичная (типы I-III) и полная (типы II-IV).

• Защитное фильтрующее покрытие (ЗФП): геополотно (тип А — 90 г/м², тип Б — 65 г/м²) для защиты от заиливания.

• Формат поставки: отрезки по 6 м (SN8 и выше), бухты 50–100 м (SN4).

5. Спиральновитые трубы большого диаметра

Для магистральных коллекторов и санации (восстановления) изношенных трубопроводов.

СПИРОЛАЙН

• Диаметры: DN/ID 360–2800 мм.

• Кольцевая жесткость: SN2, SN4, SN6, SN8 (SN12, SN16 — под заказ).

• Варианты исполнения: тип 1 (без доп. слоев), тип 2 (со светлым внутренним слоем — удобен для телеинспекции и стоек к истиранию), тип 3 (с наружным слоем).

• ПИРОКОР: специальное исполнение с огнестойким внутренним слоем (группа горючести «Г1») для ливневой канализации. Диаметры DN/ID 1400–2800 мм, SN8, SN16.

• Способы соединения: стыковая сварка, свинчивание (резьбовое), надвижные муфты.

КОРСИС АРМ (армированный)

• Диаметры: DN/ID 800–2400 мм.

• Кольцевая жесткость: SN16 (SN12 — под заказ).

• Конструкция: полиэтилен + сталь. Сочетает коррозионную стойкость пластика и высокую прочность стали.

• Температура среды: до +90°С.

• Способы соединения: сварка с термоусаживающейся муфтой или раструбное с уплотнительным кольцом.

• Длина: 6,5 м.

КОРСИС ПЛЮС

• Диаметры: DN/ID 1200–3500 мм.

• Кольцевая жесткость: SN4, SN6, SN8 (SN12, SN16 — под заказ).

• Применение: магистральные сети, дюкеры, водозаборы, глубоководные выпуски, системы водоотведения низкого давления (до 0,6 МПа).

• Соединение: сварное с интегрированным в раструб электронагревателем (сварка аппаратом «Трасса М Плюс») или в раструб с двумя уплотнительными кольцами.

6. Система полимерных колодцев ПОЛИПЛАСТИК

Колодцы предназначены для доступа, обслуживания, присоединения ответвлений и изменения направления потока. Соответствуют ГОСТ 32972-2014.

Материал: ПЭВП, ПП-блоксополимер. Верхняя часть: чугунные люки классов А15–D400 или полимерные люки, бетонные плиты.

7. Фасонные части и комплектующие

Для всех типов труб поставляются:

• Отводы (15°, 30°, 45°, 90°) и тройники (45°, 90°).

• Муфты (соединительные, ремонтные).

• Заглушки и уплотнительные кольца.

• Переходы (эксцентрические, на гладкую трубу ПЭ, на фланец).

• Смазка для облегчения монтажа раструбных соединений.

• Термоусаживающиеся ленты и муфты для герметизации стыков (для труб большого диаметра).

Ключевые преимущества систем ПОЛИПЛАСТИК

1. Долговечность: герметичность в течение всего срока эксплуатации — не менее 50 лет.

2. Сейсмостойкость: надежность соединений при подвижках грунтов до 9 баллов.

3. Химическая стойкость: отсутствие коррозии, биообрастания.

4. Высокая стойкость к истиранию: особенно актуально для пескосодержащих стоков и дренажных систем.

5. Удобство монтажа: лёгкий вес, простота соединения (раструб, сварка, резьба).

6. Полная комплектация: широкий ассортимент фасонных частей и колодцев под любую конфигурацию сети.
