Узел прохода трубопровода кажется сравнительно простой конструкцией: рабочая труба, футляр или гильза, опорные элементы и герметизация. Но именно здесь соединяются сразу несколько инженерных задач — позиционирование трубы, её протяжка, защита наружной поверхности, герметизация межтрубного пространства и гидроизоляция строительной конструкции.

Каталог ПарусТех показывает важный принцип: изделия для такого узла нельзя подбирать независимо друг от друга. Для расчёта учитываются наружный диаметр рабочей трубы, параметры футляра или гильзы, высота опор, расположение трубы, условия протяжки и требования проекта.

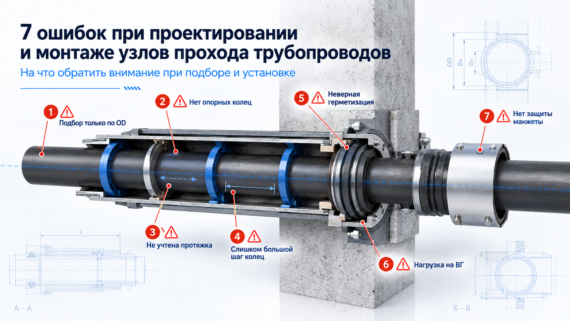

Разберём семь ошибок, которые особенно важно исключить ещё на стадии проектирования.

Ошибка №1. Подбирать изделие только по диаметру рабочей трубы

Наружный диаметр рабочей трубы — один из основных параметров подбора, но далеко не единственный.

Например, для опорно-направляющего кольца недостаточно определить только OD трубы. Нужно проверить, сможет ли собранное кольцо пройти внутри конкретного футляра.

Для металлических ОНК-Б каталог требует учитывать наружный диаметр кольца по вершинам опор, внутренний диаметр футляра, проектный зазор, монтажные допуски и условия установки.

Получается, что проектируется не отдельная деталь, а вся система:

рабочая труба → опорно-направляющее кольцо → свободный зазор → футляр.

Если проверить только диаметр трубы и не проверить итоговый наружный габарит ОНК, теоретически подходящее изделие может оказаться несовместимым с геометрией футляра.

Поэтому правильная последовательность выглядит так:

OD трубы → параметры ОНК → наружный габарит кольца → ID футляра → проверка монтажного зазора.

Ошибка №2. Использовать герметизирующий элемент как опору трубы

Одна из самых важных рекомендаций каталога относится к звеньевому уплотнителю ПарусТех УМП.

УМП предназначен для герметизации кольцевого пространства между рабочей трубой или кабелем и футляром, гильзой либо отверстием.

После затяжки болтов отдельные звенья расширяются и прижимаются одновременно к рабочей трубе и внутренней поверхности отверстия.

Но каталог отдельно подчёркивает:

рабочая труба не должна опираться на УМП.

В узлах с футляром или гильзой необходимо предусматривать опорно-направляющие кольца, которые и обеспечивают положение рабочей трубы.

Это принципиальное разделение функций.

ОНК — позиционирует и поддерживает трубу.

УМП — герметизирует кольцевое пространство.

Попытка заставить один элемент выполнять обе функции нарушает саму конструктивную логику узла.

Ошибка №3. Не учитывать способ протяжки рабочей трубы

Даже правильно рассчитанная геометрия ещё не означает, что трубу будет удобно установить.

При протяжке длинного или тяжёлого трубопровода внутри футляра возникает сопротивление движению. Поэтому каталог предлагает не только ползунковые, но и роликовые решения.

ПарусТех ОНК-Р применяется для рабочих труб с OD от 400 мм. Каждый сегмент оснащён четырьмя роликами, которые воспринимают нагрузку от трубы и уменьшают трение во время протягивания.

Для ОНК-Р указаны, в частности:

• высота опоры 50 или 110 мм;
• рекомендуемый шаг установки 1,5 м;
• максимальная статическая нагрузка до 3200 кг;
• рабочая температура от −20 до +80 °C.

Поэтому выбор между ползунковой и роликовой конструкцией нельзя делать только по принципу «что подходит по диаметру».

Необходимо заранее ответить на вопрос:

как именно рабочая труба будет перемещаться внутри футляра во время монтажа?

Чем больше диаметр, масса и длина участка протяжки, тем важнее становится этот этап проектирования.

Ошибка №4. Установить слишком мало опорно-направляющих колец

Даже правильно подобранное ОНК не решит задачу, если неверно определить количество колец по длине трубы.

Каталог задаёт рекомендуемый шаг для металлических ОНК-Б:

OD до 300 мм — 2,5 м;
OD 300–600 мм — 2,0 м;
OD свыше 600 мм — 1,5 м.

Кроме того, в начале и конце рабочей трубы рекомендуется использовать сдвоенные кольца. Такая же рекомендация приведена для роликовых ОНК-Р.

Следовательно, при составлении спецификации недостаточно написать тип ОНК.

Необходимо определить:

длину участка в футляре;

рекомендуемый шаг;

количество промежуточных комплектов;

сдвоенные кольца на концах.

Иначе труба может быть правильно центрирована в одной точке, но недостаточно стабилизирована по всей длине прохода.

Ошибка №5. Считать все виды герметизации одинаковыми

В узле прохода может быть сразу несколько потенциальных путей проникновения воды.

И разные изделия ПарусТех предназначены для разных участков.

МГ применяется для герметизации пространства между рабочей трубой и футляром, кожухом или гильзой.

УМП уплотняет непосредственно кольцевое пространство.

ВГ используется как элемент гидроизоляции при проходе трубы или кабеля через строительную конструкцию.

Из-за внешнего сходства задач их легко воспринимать как взаимозаменяемые решения, но каталог описывает разные функции.

Например, ПарусТех ВГ применяется при проходах через стены, перекрытия, полы, шахты колодцев, бассейны и водозаборные сооружения. Воротник устанавливается на трубу или гильзу непосредственно в зоне прохода через конструкцию.

Манжета МГ, напротив, предназначена для пространства между рабочей трубой и защитным футляром. Она защищает узел от грунтовых, осадочных и талых вод, грунта и загрязнений.

Поэтому вопрос должен звучать не:

«Чем герметизировать трубу?»

А:

«Какой именно участок узла необходимо герметизировать?»

Ошибка №6. Передавать нагрузку трубы на гидроизолирующий воротник

ПарусТех ВГ выполняет функцию гидроизоляции прохода через строительную конструкцию.

Но воротник не является несущей опорой.

В рекомендациях по монтажу прямо указано, что при бетонировании рабочая труба или гильза со смонтированным воротником должна быть жёстко закреплена.

Трубу или гильзу нельзя опирать на сам ВГ: под действием веса воротниковая часть может смяться и перестать выполнять функцию предотвращения проникновения влаги.

Это показательный пример общей логики системы.

Каждый элемент должен выполнять именно ту задачу, для которой он предназначен.

Если требуется удержать трубу — предусматривается соответствующая опора.

Если требуется гидроизоляция — устанавливается ВГ.

Передавать механическую нагрузку на гидроизолирующий элемент не следует.

Ошибка №7. Защитить узел от воды, но забыть о механическом повреждении

Даже правильно установленная герметизирующая манжета может оказаться под внешним воздействием после завершения монтажа.

Во время обратной засыпки на неё могут воздействовать грунт и строительные материалы. Возможны удары и другие механические нагрузки во время строительства или последующего обслуживания.

Именно для этой задачи предназначено укрытие герметизирующей манжеты ПарусТех УГМ.

Оно представляет собой сборный защитный кожух, который устанавливается поверх МГ и предназначен для защиты от ударов, давления грунта и повреждений при обратной засыпке, строительстве и эксплуатации.

УГМ не выполняет функцию самой манжеты.

Последовательность другая:

МГ обеспечивает герметизацию → УГМ обеспечивает механическую защиту МГ.

Поэтому при проектировании важно анализировать не только эксплуатационную герметичность, но и то, что произойдёт с изделием во время строительных работ.

Ещё одна распространённая ошибка — не учитывать условия ремонта

Проектируемый узел может быть новым или уже существующим.

Для МГ это напрямую влияет на выбор конструкции.

Каталог предусматривает четыре основных исполнения.

Тип 1 — неразъёмная манжета, подходящая для нового строительства.

Тип 2 — разъёмная конструкция для существующих трубопроводов, когда манжету невозможно надеть через свободный конец трубы.

Тип 3 — исполнение с молнией для быстрого монтажа без разборки существующего узла.

Тип 4 — универсальное исполнение для нескольких сочетаний диаметров трубы и футляра.

То есть одинаковая задача герметизации может требовать совершенно разных изделий в зависимости от того, устанавливается узел сейчас или модернизируется уже действующая система.

Сначала функция — потом изделие

Большинство ошибок в узлах прохода возникает не из-за отсутствия какого-то отдельного компонента, а из-за смешения функций.

Полезно разложить узел на инженерные задачи:

позиционировать трубу → ОНК;

обеспечить удобную протяжку → ползуны или ролики;

герметизировать пространство между трубой и футляром → МГ;

защитить МГ от механических воздействий → УГМ;

герметизировать кольцевое пространство → УМП;

гидроизолировать проход через строительную конструкцию → ВГ.

И только после этого переходить к конкретным типоразмерам.

Что должно быть известно до подбора

Каталог ПарусТех строит подбор вокруг параметров самого узла. Поэтому до формирования спецификации желательно определить как минимум:

наружный диаметр рабочей трубы или кабеля;
параметры футляра, гильзы или отверстия;
необходимую высоту опоры;
условия протяжки;
расположение трубы;
условия монтажа;
требования проектной документации.

Именно после этого изделие становится частью рассчитанной системы, а не случайно выбранным комплектующим.

Надёжный узел строится из правильно разделённых функций

Хороший узел прохода — это не тот, в котором установлено максимальное количество элементов.

Он должен быть логичным.

Труба должна иметь собственную систему позиционирования. Герметизирующие изделия должны работать именно как герметизирующие. Гидроизоляция не должна воспринимать механическую нагрузку. А чувствительные элементы при необходимости должны иметь дополнительную защиту.

В результате проектировщик получает последовательную схему:

геометрия → центрирование → протяжка → герметизация → гидроизоляция → защита.

Именно такой подход позволяет рассматривать проход трубопровода как единый инженерный узел, где каждый элемент выполняет свою конкретную функцию.
